网络分层模型

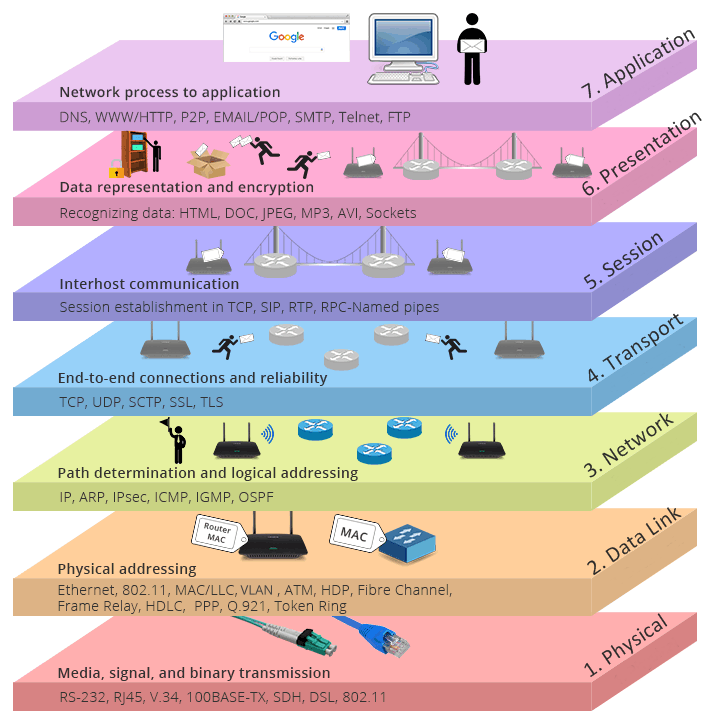

OSI 七层

OSI（Open Systems Interconnection），开放式系统互联模型

OSI 七层
图：OSI 七层

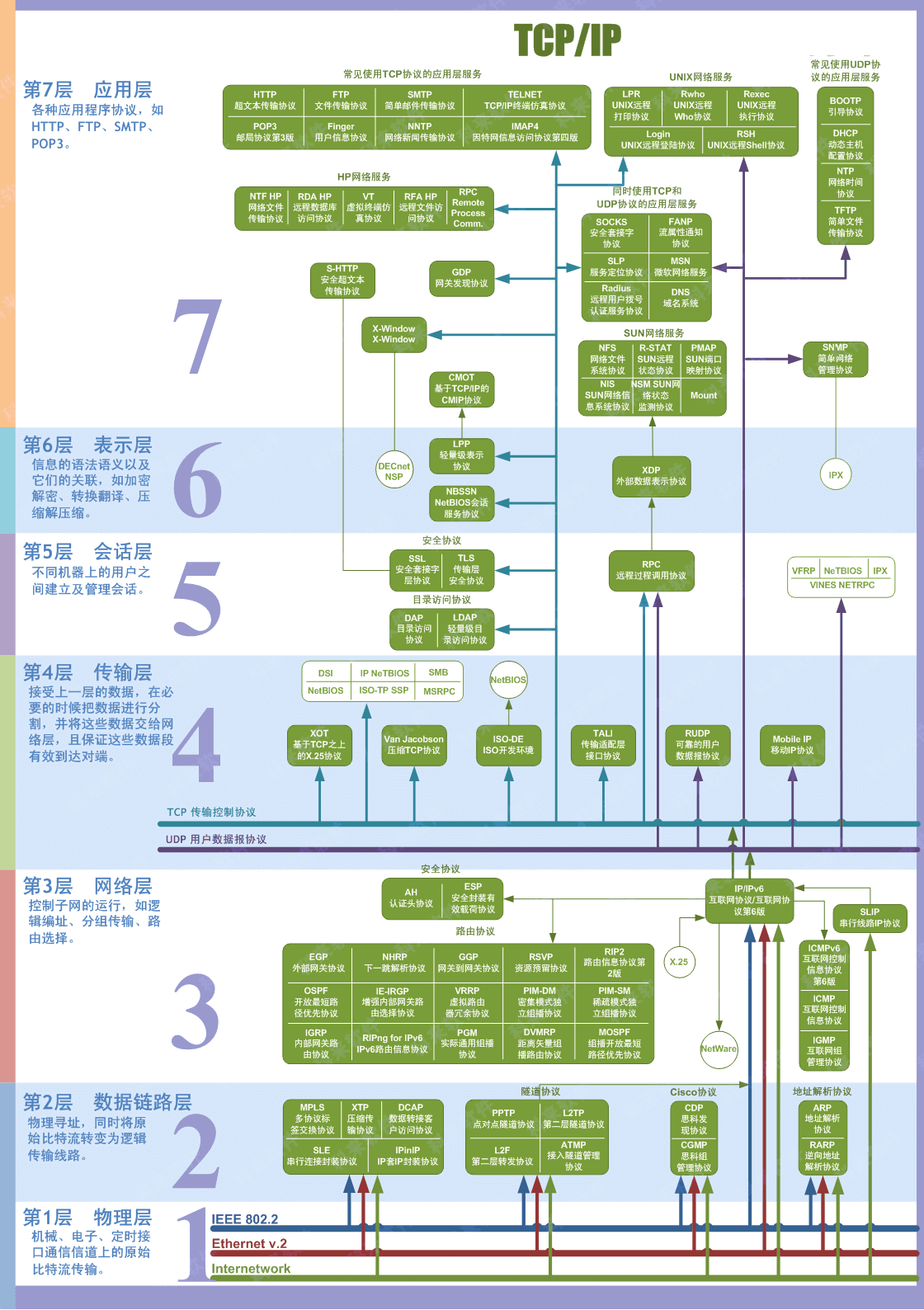

OSI 七层详细
图：OSI 七层详细

TCP/IP 四层

TCP/IP（Transmission Control Protocol/Internet Protocol），传输控制协议/网际协议

应用层

应用层决定了向用户提供应用服务时通信的活动。

  • HTTP（Hypertext Transfer Protocol，超文本传输协议），主要用于普通浏览。
  • HTTPS（Hypertext Transfer Protocol over Secure Socket Layer, or HTTP over SSL，安全超文本传输协议），HTTP协议的安全版本。
  • FTP（File Transfer Protocol，文件传输协议），用于文件传输。
  • POP3/IMAP（Post Office Protocol, version 3，邮局协议），收邮件用。
  • SMTP（Simple Mail Transfer Protocol，简单邮件传输协议），用来发送电子邮件。
  • Telnet（Teletype over the Network，远程登陆协议），通过一个终端（terminal）登陆到网络。
  • SSH（Secure Shell，安全的网络传输协议），用于加密安全登陆用。
  • DNS（Domain Name Service，域名管理系统），用于完成地址查找，邮件转发等工作（运行在TCP和UDP协议上）。
  • DHCP（Dynamic Host Configuration Protocol，动态主机配置协议），动态配置IP地址。
  • RTP（Real-time Transport Protocol，实时传输协议），提供端到端的实时传输数据的功能。
  • SNMP（Simple Network Management Protocol，简单网络管理协议），用于网络信息的收集和网络管理。

传输层

传输层对上层应用层，提供处于网络连接中的两台计算机之间的数据传输。

  • TCP（Transmission Control Protocol，传输控制协议），提供 面向连接 的，可靠 的数据传输服务。
  • UDP（User Datagram Protocol，用户数据协议），提供 无连接 的，尽最大努力 的数据传输服务（不保证数据传输的可靠性），简单高效。

网络层

网络层用来处理在网络上流动的数据包。数据包是网络传输的最小数据单位。该层规定了通过怎样的路径（所谓的传输路线）到达对方计算机，并把数据包传送给对方。
与对方计算机之间通过多台计算机或网络设备进行传输时，网络层所起的作用就是在众多的选项内选择一条传输路线。

  • IP（Internet Protocol，网际协议）
  • ARP（Address Resolution Protocol，地址解析协议），用于动态解析以太网硬件的地址。
  • ICMP（Internet Control Message Protocol，互联网控制报文协议）
  • NAT（Network Address Translation，网络地址转换协议）
  • OSPF（Open Shortest Path First，开放式最短路径优先）
  • RIP（Routing Information Protocol，路由信息协议）
  • BGP（Border Gateway Protocol，边界网关协议）

网络接口层

用来处理连接网络的硬件部分。包括控制操作系统、硬件的设备驱动、NIC（Network Interface Card，网络适配器，网卡），及光纤等物理可见部分（还包括连接器等一切传输媒介）。

  • MAC 协议
  • 以太网技术

协议

TCP/IP OSI 协议
应用层
Application Layer		 应用层
Application Layer		 DNS, DHCP, FTP, HTTPS, IMAP, LDAP, NTP,POP3, RTP, RTSP, SSH, SIP, SMTP, SNMP, Telnet, TFTP
表示层
Presentation Layer		 JPEG, MIDI, MPEG, PICT, TIFF
会话层
Session Layer		 NetBIOS, NFS, PAP, SCP, SQL, ZIP
传输层
Transport Layer		 传输层
Transport Layer		 TCP, UDP
网络层/网络互连层
Internet Layer		 网络层
Network Layer		 IPv4, IPv6, ICMP, IGMP, IPsec, IPX, RIP
网络接口层/链路层/数据链路层
Link Layer		 数据链路层
Link Layer		 ARP, ATM, CDP, FDDI, Frame Relay, HDLC, MPLS, PPP, STP, Token Ring
物理层
Physical Layer		 Bluetooth, Ethernet, DSL, ISDN, 802.11 Wi-Fi

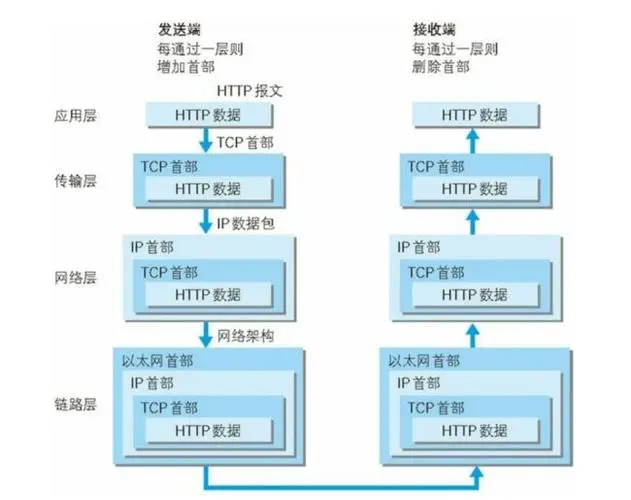

通信数据流

通信数据流
图：通信数据流

  • 作为发送端的客户端在应用层（HTTP协议）发出一个想看某个web页面的HTTP请求。
  • 接着，为了传输方便，在传输层（TCP协议）把从应用层处收到的数据（HTTP请求报文）进行分割，并在各个报文上打上标记序号及端口号后转发给网络层。
  • 在网络层（IP协议），增加作为通信目的地的MAC地址后转发给链路层。这样一来，发往网络的通信请求就准备齐全了。
  • 接收端的服务器在链接层接收到数据，按序往上层发送，一直到应用层。当传输到应用层，才能算真正接收到客户端发送过来的HTTP请求。
